表面実装型LED RLシリーズ

概要

　　RLシリーズは、高電流動作及び、高出力に適した構造になっております。
　　他のLEDタイプと比較した場合、放熱性に優れた構造になっており、放熱効果
　　の高い材質と組み合わせる事により、様々なアプリケーションへの応用が可能です。

特徴

● TOPビュータイプの表面実装型LEDパッケージ
● 光拡散タイプ
● GaN系チップを採用した構造
● 高輝度
● 120°の広い視野角
● 半田付け方法：リフロー半田による実装が可能
● テーピング : 8mm 伝導性キャリアテープ、帯電防止透明カバーテープ
● 用途 :バックライト光源,照明用光源等

アプリケーション

● LED照明機器
● 椊物育成用光源
● アミューズメント機器電飾用光源
● 家電製品のインジゲータ等

絶対最大定格 RGBタイプ (Ta=25℃)

　　　　 　　　　 　　　　 　　　　 　　　　 　　　　

項目	記号	条件			単位
		RED	GREEN	BLUE
順電流	IF	30	30	30	mA
ピーク順電流	IFP	100			mA
消費電力	PD	80	110	110	mW
逆電圧	VR	5			V
動作温度	Topr	＊30℃ to ＋85℃			℃
保存温度	Tstg	＊40℃ to ＋100℃			℃
半田付け温度	Tsol	260,5sec			℃

電気的・光学的特性

項目		記号	条件	Min	Typ	Max	単位
順電圧	R	VF	IF=60mA	1.9	-	2.4	V
	G			2.9	-	3.4	V
	B			2.9	-	3.4	V
輝度 (*1)	R	IV	IF=60mA	550	-	750	mcd
	G			1200	-	1600	mcd
	B			250	-	450	mcd
色調	R	Wd	IF=60mA	620	-	625	nm
	G			525	-	530	nm
	B			460	-	465	nm
逆電流		IR	VR=5V			10	µA
視野角		2Θ1/2	IF=60mA			120	deg

外観寸法

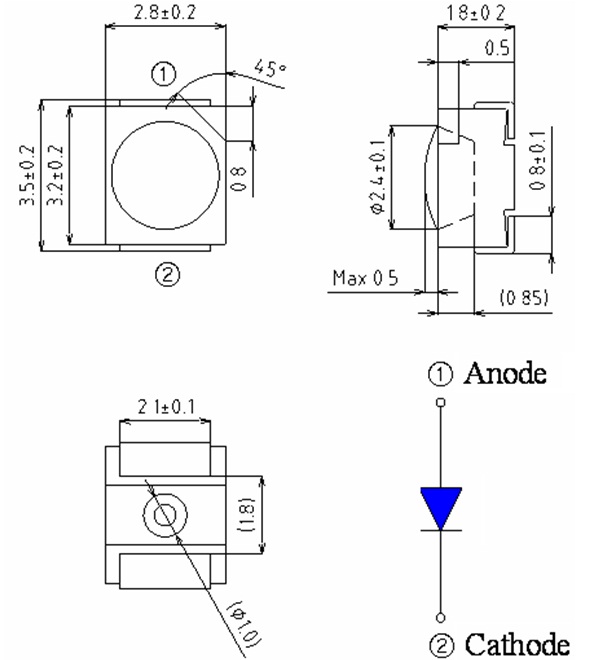

【RL-T11 Series】

【RL-T12 Series】

【RL-T21 Series】

【RL-T22 Series】

パッケージ一覧

【スペックシートのダウンロード→LEDスペックシート(英語版)】

Part No.	パッケージ		指向角	電気的光学的特性							備考
	サイズ(mm)	外観		Iv(mcd)			CCT	Vf(v)		If(mA)
				Min	Typ	Max	WD(nm)	Min	Max
RL-T1*W (1chip)	3.5ⅹ2.8ⅹ1.8		120°	1,200	1,600	-	10,000K ～ 3,200K	2.9	3.5	20
RL-T1*W (2chip)				3,000	3,500	-		2.9	3.5	40
RL-T1*W (3chip)				4,500	5,100	-		2.9	3.5	60
RL-T2*W (1chip)	5.4ⅹ5.0ⅹ1.6 (4pin) (6pin)		120°	1,400	1,800	-	10,000K ～ 3,200K	2.9	3.5	20
RL-T2*W (2chip)				3,200	3,800	-		2.9	3.5	40
RL-T2*W (3chip)				4,800	5,500	-		2.9	3.5	60
RL-T2*W (4chip)				6,000	8,500	-	2.9	3.5	80
RL-T12*F	3.5ⅹ2.8ⅹ1.8		120°	400	550	800	-	1.9	2.5	20	R
				1,000	1,200	1,600	-	2.9	3.5	20	G
				150	250	400	-	2.9	3.5	20	B
RL-T22*F	5.4ⅹ5.0ⅹ1.6 (6pin)		120°	400	600	800	-	1.9	2.5	20	R
				1,000	1,300	1,700	-	2.9	3.5	20	G
				200	300	400	-	2.9	3.5	20	B
RL-T22*B (3chip)	5.4ⅹ5.0ⅹ1.6 (6pin)		120°	600	900	1,200	-	2.9	3.5	60	B
RL-T22*G (3chip)				3,500	4,200	5,000	-	2.9	3.5	60	G
RL-T22*R (3chip)				1,500	1,900	2,500	-	1.9	2.5	60	R
RL-T22*A (3chip)				1,200	1,500	2,200	-	2.9	3.5	60	A
