制御盤を正面から見たところです。不要になった部品で作りました。NC機械(プログラムで動かす自動機械)の外部信号(コマンド)で動作するようにしてあります。
	側面から見たところ。まあ何でもいいのですが。NC機械の側面に取り付けるのでこのケースは便利です。
	制御盤の内部です。　川原電子より購入したPICシーケンス盤キットが組み込んであります。また電源やリレー作動回路は秋月電子よりキットを購入して組み立ててあります。他の部品は(リレーや端子盤)在庫部品または使用済みの物を使ってありますので費用は出きるだけ押さえる事が可能となりました。本当はきちっとしたものを作りたいのです。 とりあえずこんな講習うけたのですが。役に立ってる?
	制御装置の横に取り付けました。使いやすい位置が確保出来ました。この装置に別途掛かった費用は2万円以内でした。NC側からの命令も無事読み込んでホット一息しました。動かすときが一番緊張して楽しい瞬間ですね。
	真横から眺めた所です。取り付けステーは2個で310円でした。
	この操作盤は会社で汎用で使われていた機械のテーブルの左右動移動反転用に作りました。回路は簡単なシーケンスですがモーターの切り替えにちょつと細工をしました。もちろん部品は不要品または在庫品がほとんど。会社より１万円のご褒美を頂戴しました。下に見えているケースにリレー回路が入れてあります。この操作盤でいただいた褒美はロボット作るぞの部品代金となりました。 ロボット作るぞ
	上記の操作盤　及び　制御盤が機械に取り付けられている様子です。在庫品の寄せ集めで作った盤ですから(無理やり取り付けているので)　最近はブレーカーがおかしくなっています。笑　まあかかった費用に対して充分元は取れたと思いますが。
	秋月電子より購入のコンデンサメーター。このキットは作りにやすかったとはいえず決して初心者向けではないです。　でもやっぱり便利です。仕事で活用中。(この後　性能の良いテスターを購入。本機の出番がなくなってしまいました。苦苦)

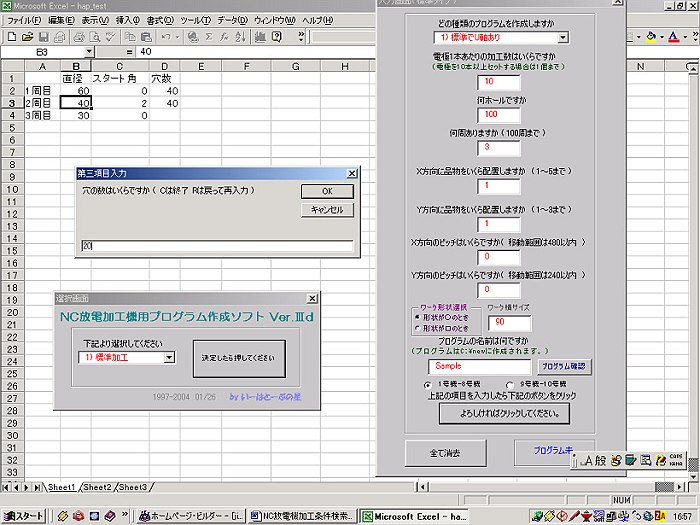

放電加工機用のプログラムが誰にでも速く製作出きるようにしたシステムを作りました。　
尚このソフトはモーグで公開されました。初めての投稿だったので嬉しかったです。
　このソフトで出来上がったNCプログラムはこれです。

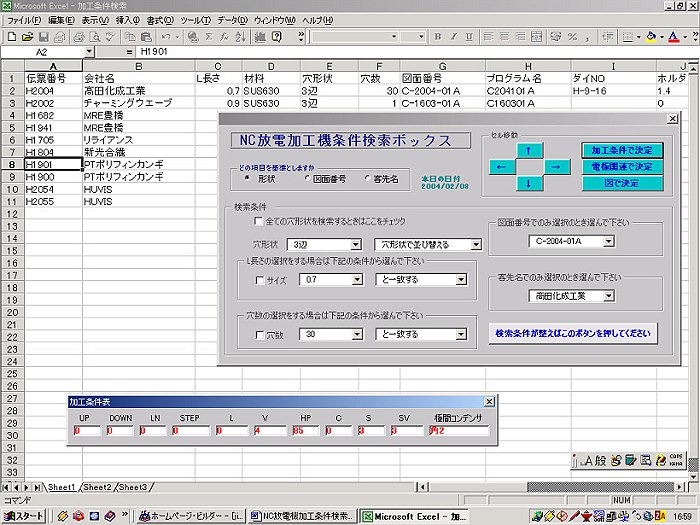

上のNC放電加工機の加工条件を検索するシステムを作ってみました。しかしこのシステムは他にも応用が出きそうなので修正や追加を加えてより便利なものにしていきたいです。又　趣味のバードウオッチング用のデータベースにも活かしたいです。 :

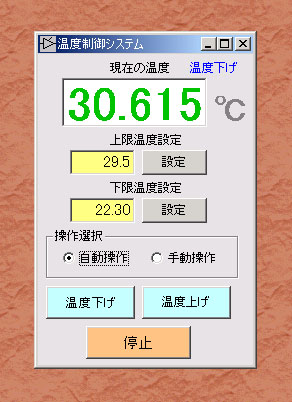

これはPICNICによる温度制御システムですが　遠い場所にある　例えば温室やペットの飼育小屋の温度制御を自動化できないか考えているものです｡VBで作成しました｡設定値以下になると「注意」と表示されます｡また動作設定で自動操作ならびに手動操作が選べます｡・・・・温度表示は出来ますが　まだ未完成でボタンは飾りです。(^^;

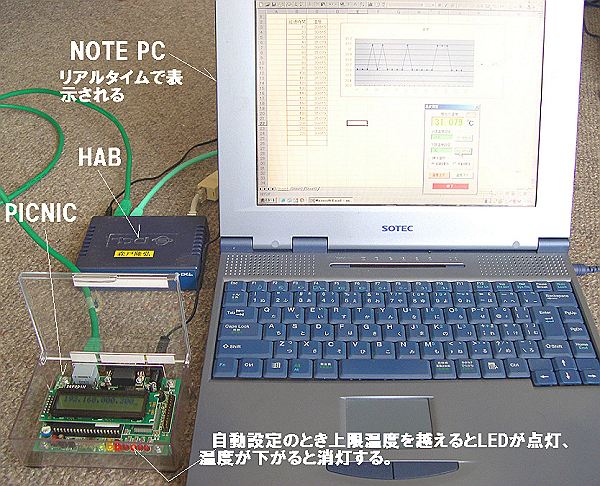

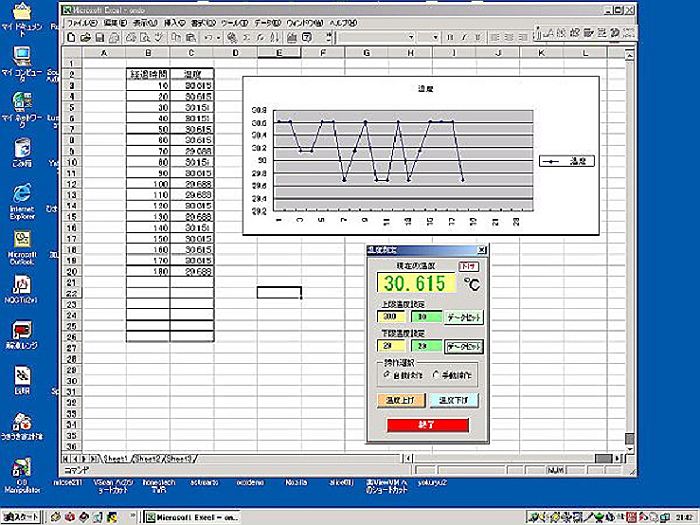

下記はエクセルにて動作させる様に作り直したものです｡　エクセルのグラフ表示機能を使えばリアルタイムでグラフが動くので面白いです｡次は機器の制御です。PICNICのポート制御機能を利用すれば　それほど苦労せずに出来そうですが　経費の問題が壁です｡　(^^; 　でも結構ここまでくるのに苦労しました｡　ボタンも飾りでなく動作させる事が可能になっています｡画面はLEDが自動点灯しているところです｡

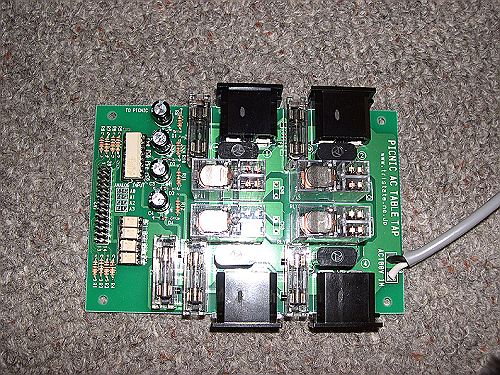

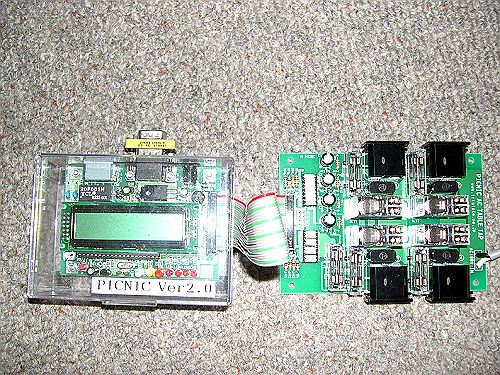

上左の図はPICNICより制御するPIC TABキット単体の完成写真　上右の図はPICNICと繋げた写真です。　上の温度制御システムと組み合わせて動かしてみると　ちゃんと自動でリレーがカチャカチャと動き出しました｡　動いて一安心。　でもこいつはソフト次第で面白いものが出来そうです｡　これからまだまだ改造してみます。ただ　自作のハードも作りたいのですが・・・・　知識と技術がないので　大変です｡笑　

　　会社で使用している　NC放電機(ソディツク社製)のプログラムも自動化する方向で簡単なNC自動プログラム作成プログラムを作っています。マクロ(NC機に組み込んであるスクリプトですが機能が少なすぎるのと動作が遅い)では加工に時間がかかりすぎるので　直接NC用のプログラムを吐き出すものを作ってます。たいした事ありませんがまあ仕事では重宝しています。これも趣味の応用ということで・・・。以前ベーシックで組んて゜いたのですが　会社の外注のソフト屋さんがこれを消してしまったのと　どうもベーシックが好きになれないので　Cで作り直していると言うところでしょうか(^ ^;　ベーシックで組んだソフトは会社よりご褒美を頂戴しまして　その分は野鳥関連の本に変わりました。最近　エクセルVBAにて上記のプログラムを開発しました。その後　加工条件検索プログラムも完成させました。　今は仕事で放電加工機を触っていますが　実は以前はNCフライス盤を操作していました。で、とりあえずこんな資格も所持してます。　以前は電気設計、電気工事、制御盤製作、機械加工のほか機械組み立て、部品の調達業務、　電気工事に制御盤設計　それにパン屋さんや肉屋さんで長い間バイトしていたこともあります。他に　ガス溶接、クレーン　たまかけ　等の講習も受けています。何でも屋でしょうか　(^^; 　デルファイでプログラムが作れたらなあと　たまに参考書を開いては見ています。やる気あるの??
