　連携作業の前に、Java,apache,Tomcat がインストールされていることが前提です。次の環境下で次項の連携手順の説明となります。

Tomcat 4.1.12 Apache 2.0.42 コネクタ mod_2.0.42.dll Java jdk1.3.0_02 OS Windows 2000

※インストール先フォルダーはどこでもかまいませんが、今回の例は次のとおりです。

Tomcat ==> c:\Program Files\Apache Group\Tomcat4.1\
Apache ==> c:\Program Files\Apache Group\Apache2\
Java   ==> c:\jdk1.3.0_02\

※とくに、Tomcat は次々と新バージョンがリリースされているので、連携する場合は、使用するバージョンに注意する必要があります。

LoadModule jk_module modules/mod_jk-2.0.42.dll
JkWorkersFile "c:\Program Files\Apache Group\Tomcat 4.1\conf\workers.properties"
JkLogFile "c:\Program Files\Apache Group\Tomcat 4.1\logs\mod_jk.log"
JkLogLevel warn
JkMount /*.jsp ajp13
JkMount /*/servlet/ ajp13

Listen 80

ServerName 127.0.0.1:80

　ポート番号は、同一コンピュータ内で通信をおこなっているプログラムを識別するアドレスです。ポート番号の８０番はＨＴＴＰサーバを意味します。ServerName の 127.0.0.1:80は自身(PC)がサーバであることを意味し、Listen は、ポート番号80 に対して接続を受け付けます。


　5) workers.properties を作成します。

　　　c:\Program Files\Apache Group\Tomcat 4.1\conf\workers.properties

workers.tomcat_home="c:\Program Files\Apache Group\Tomcat 4.1" workers.java_home=c:\jdk1.3.0_02 ps=\ worker.list=ajp13 worker.ajp13.port=8009 worker.ajp13.host=127.0.0.1 worker.ajp13.type=ajp13 worker.ajp13.lbfactor=1

※workers.java_home には、Java のインストール先フォルダー c:\jdk1.3.0_02 を指定。
　これがないと、Java アプレットが動作しません。

※worker.ajp13.host には、localhost ここでは 127.0.0.1 を指定。
※ps=\ は、Windows 用( unix は ps=/ )。

※これにより、ApacheからのリクエストをTomcatが受け取れるようになります。

<!-- //@san01 2002.9.30 comment out ( Apache server port 80 used) <Connector className="org.apache.coyote.tomcat4.CoyoteConnector" port="8080" minProcessors="5" maxProcessors="75" enableLookups="true" redirectPort="8443" acceptCount="10" debug="0" connectionTimeout="20000" useURIValidationHack="false" /> -->

※8080 ポートに代わって、Apache のhttpd.conf で指定した 80 ポートが受け付けになります。

　　※ server.xml 設定例

1) Tomcat を起動します

2) Apache を起動します

3) ホームページの確認

　ブラウザーから次の例で、ホームページを起動して、表示されることを確認します。
　(ホームページの中に、cgi、Java アプレットがあれば、その確認もしてみる)

　　http://127.0.0.1/~sgi/index.html

4) Java の起動確認

　ブラウザーから次の例で、表示されることを確認します。

　　サーブレット : http://127.0.0.1/examples/servlet/HelloWorldServlet

　　JSP　　　　　: http://127.0.0.1/examples/jsp/helloworld.jsp

　※連携する前は、http://127.0.0.1:8080/examples/.... でした。
今回は、http://127.0.0.1:80/examples/....　http://127.0.0.1:80/~sgi となり、port 80 は、 デフォルトなので省略可能です。

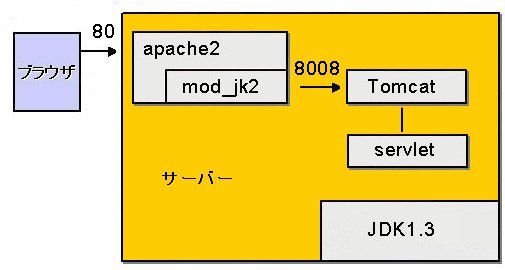

　Tomcat はポート8080でリクエストを受け付けますが、これをコメントアウトしました。その代わり、Apache がポート80でリクエストを受け付け、そのうち Servret/JSPについてのみ、Tomcat に連携するようにしました。

　尚、Tomcat のHtml ドキュメントをブラウザで実行するには、httpd.conf に 「Alias / "C:/Program Files/Apache Group/Tomcat 4.1/webapps/"」を定義し、 Tomcat 側のデフォルトにあわせると、いままでどおり表示できます。

　Tomcat のダウンロード先の dir 構造を紹介します(2002.10.02 現在)。すぐ変わる可能性がありますので、あくまでも参考です。URL を指定すると、その配下のリソースが一覧でブラウザーに表示されます。Parent Directory をクリックすれば上位へ、xxxx/ をクリックすれば、下位の内容を表示します。

 http://jakarta.apache.org/builds/
   │
   ├─ jakarta-
   │       tomcat-4.0 ─┬─ archives ─┬─ v4.0.1  25-May-2002 11:22
   │                    │              ├─ v4.0.4  24-Sep-2002 05:03
   │                    │              │     :
   │                    │              │
   │                    │              ├─ v4.0.4  24-Sep-2002 05:03
   │                    │              ├─ v4.1.5  05-Jul-2002 04:02
   │                    │              └─ v4.1.10 24-Sep-2002 05:03
   │                    │
   │                    └─ release  ─┬─ v4.0.5    23-Sep-2002 05:09
   │                                    └─ v4.1.12   23-Sep-2002 02:53
   │                                          └─ jakarta-tomcat-4.1.12.exe
   │                                                    ( 23-Sep-2002 03:26 7.5M )
   │
   ├─ jakarta-tomcat ─┬─ archives ─┬─ v3.0      12-Dec-2000 16:13
   │                    │              │    :
   │                    │
   │                    └─ release  ─┬─ v3.3      14-Jan-2002 14:14
   │                                    │    :
   │
   └─ jakarta-tomcat-
         connectors/jk ─── release  ─┬─ v1.2.0/bin/win32/mod_jk-1.3.26.dll
                                         │             ( 26-Sep-2002 14:43  136K )
                                         ├─ v1.2.0/bin/win32/jni_connect.dll
                                         │             ( 26-Sep-2002 14:42 72K )
                                         ├─ v1.2.0/bin/win32/mod_jk-2.0.42.dll
                                         │             ( 26-Sep-2002 14:43  136K )

　※新しくリリースしたものは、release　、古くなると、archives　です。バージョンアップしたコネクターは、connectors　です。MacOS,Linux,Windows 環境の違いを確認してダウンロードしてください。尚、構成が変更になったときは、上位フォルダーからたどってみてください。
